PCIeDIOTB

Das PCIeDIOTB Modul ist ein Anschlussklemmenmodul für die DIN Tragschiene zur Verwendung mit der PCI Express I/O Karte PCIeDIO. Es kann auf marktgängige NS 35 oder NS 32 Tragschienen montiert werden und ermöglicht die einfache Verkabelung der kundenseitigen Sensoren und Aktoren. Das Modul ist ab August verfügbar.

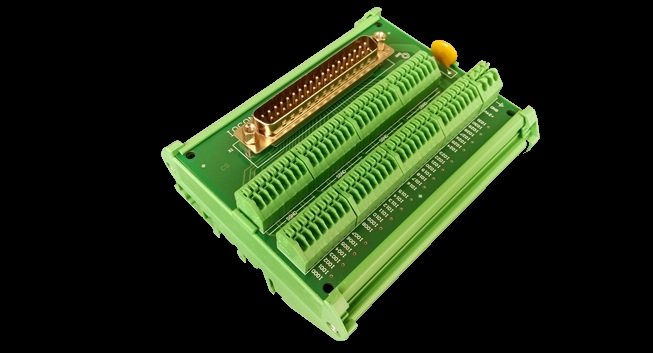

Terminal Interface Module PCIeDIOTB

Das Modul stellt für die Verbindung zur 37 poligen DSUB Buchse der PCIeDIO Karte einen 37 poligen DSUB Stecker zur Verfügung. Die Pinbelegung ist für die Verwendung eines 1:1 aufgelegten Verbindungskabels vorgesehen. Nicht nur für störfeldbehaftete Umgebungen empfehlen wir dringend die Verwendung geschirmter Verbindungskabel.

Die Anschlussklemmen des Moduls ermöglichen den Zugriff auf jeden Anschlusskontakt des DSUB Steckverbinders und damit auf jeden I/O und die +24V/GND der PCIeDIO Karte. Um flexible Anbindungsmöglichkeiten der Sensorik und Aktorik zu unterstützen, stehen weitere Anschlussklemmen mit GND Potential zur Verfügung. Die Anschlussklemmenblöcke verwenden die Push-in Anschlusstechnik mit einfacher Hebelbetätigung.

Beschreibung Revision Download
Benutzerhandbuch 1.0 PCIeDIOTB-UM-EN-1V0

Artikelnummer: PCIeDIOTB
Lagerbestand: Verfügbar ab August
